Photovoltaik Teil1 - Bautagebuch Klaus

Tag 1 - 12.Juli 2011

"Eine Photovoltaikanlage wertet das bestehende Hausstromnetz massiv auf" sagte die Elektrofachkraft Bodo Rohling, von der Firma Eißing & Rohling, heute morgen zu mir.
Am Nachmittag sah ich dann das Ergebnis, welches Sie unten in den Bildern sehen.
Es wurde die "neue" Elektrik vorbereitet, welches bedeutet:

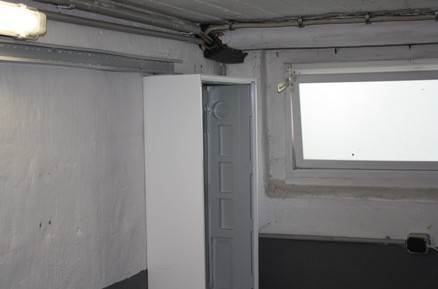

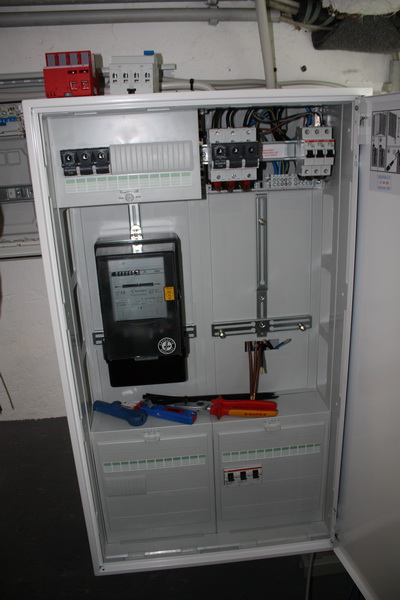

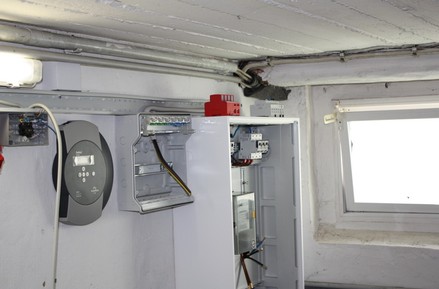

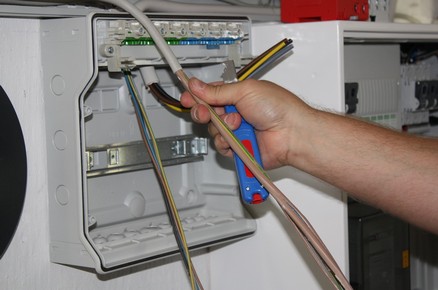

Anbringen und verdrahten des Zählerschrankes und der Unterverteilung

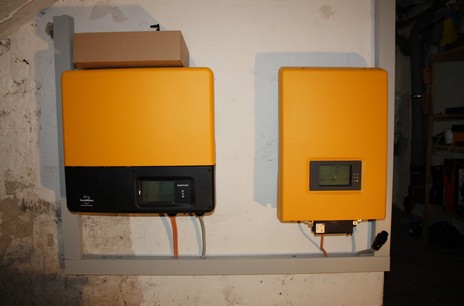

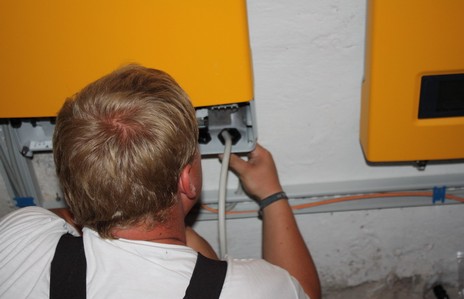

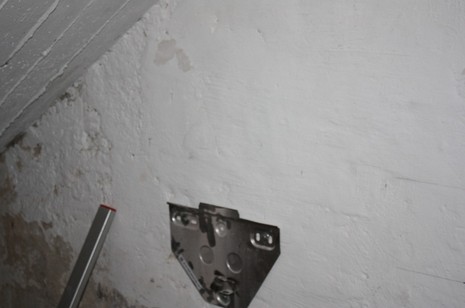

Montage und verdrahtung der Wechselrichter

Montage der Sicherheitskomponenten

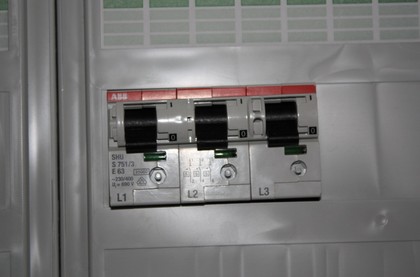

SH-Schalter ( Selektiver Leitungsschutzschalter
Ein Selektiver Leitungsschutzschalter (SLS-Schalter) je nach Hersteller auch Selektiver Hauptleitungsschutzschalter (SH-Schalter) ist ein Leitungsschutzschalter, der den Strom bei einem Kurzschluß nicht wie andere Leitungsschutzschalter sofort, sondern verzögert abschaltet. Deshalb ist die Selektivität zu nachgeschalteten Sicherungen und normalen Leitungsschutzschaltern gewährleistet.

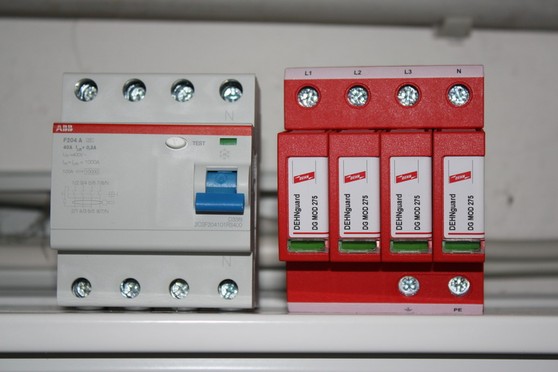

Einbau eines Überspannungsschutzes Dehn guard
Ein Überspannungsableiter ist ein Gerät oder Bauteil zum Begrenzen gefährlicher Überspannungen in elektrischen Leitungen und Geräten. Sehr sinnvoll, auch in bereits bestehenden Netzen.

Einbau mehrere FI-Fehlerstromschutzschaltern

Ein Fehlerstromschutzschalter, FI-Schutzschalter oder FI-Schalter ist eine elektrische Schutzeinrichtung in Niederspannungsnetzen. Dieses alleine sorgt für eine massive Sicherheitserhöhung.

Kleiner Tip von uns: Prüfen Sie dochmal Ihren Fehlerstromschutzschalter welchen Fehlerstrom er hat. 0,5 Ampere war bei uns vorher eingebaut. Stand der Technik und Ihrer Sicherheit sind 0,03 Ampere. Der Austausch kostet ca. 100 Euro, was Ihr Leben retten kann.

Umbau des Potenzialausgleiches in Haus

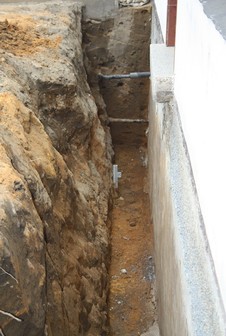

Da wir direkt in die bis zur Sohle ausgegrabene Erde einen Staberder eingeschlagen und im Haus eine neue Potenzialausgeleichschiene gesetzt haben, wurden alle Leitungen (Wasser-Strom-Gas) direkt dort mit angeschlossen.
Diese Maßnahme alleine sorgt für eine bessere "Erde" im gesamten System und einen effektiven Potenzialausgleich/Blitzschutz.

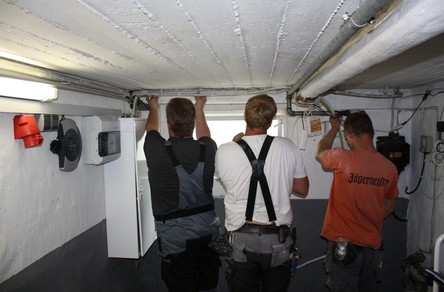

Vorbereiten und verlegen des Hauptstromkabels zum Anschlußkasten

Teilabschlußprüfung

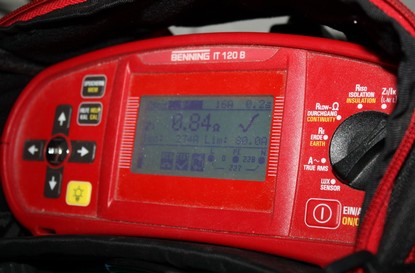

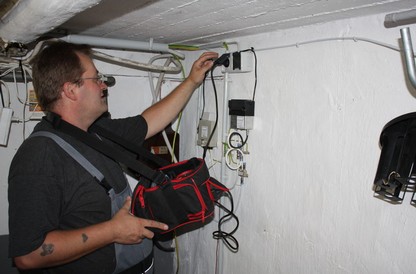

Nach Abschluß der Arbeiten wurden alle bereits unter Strom befindlichen Steckdosen und Anlagenteile mit einem Benning IT 120 B Installationsprüfgerät geprüft und für in Ordnung befunden.
